Прощание с тепловым разгоном и эффектом масштабирования Как Реактор непрерывного действия меняет ландшафт непрерывного производства? В тонкой химии и в сегменте специальных химических продуктов есть две «красные линии», с которыми технологи предпочли бы не сталкиваться: неконтролируемый тепловой разгон и неудачное масштабирование. Первое напрямую связано с безопасностью и человеческой жизнью, второе — с инвестициями и сроками проекта. Однако на протяжении почти столетия эти две проблемы неизменно сопровождали традиционные аппараты с мешалкой. Лишь после того как концепция интенсификации процессов глубоко вошла в промышленную практику, реакторы непрерывного действия — особенно Микрореактор, то есть микроканальный реактор, — начали системно менять инженерные границы непрерывного производства благодаря новой парадигме: малые каналы, высокая пропускная способность, интенсивный теплообмен и точное регулирование температуры. 01 ━━ The Status Quo · Текущее состояние отрасли Почему реактор с мешалкой, прослуживший отрасли целое столетие, оказался на перепутье? Реактор с мешалкой — один из самых классических единичных аппаратов химической промышленности. С начала индустриализации он широко применялся в производстве тонких химических продуктов, фармацевтических промежуточных соединений, красителей, агрохимикатов и других направлений. Но после столетия эксплуатации его инженерные пределы становятся все более очевидными: три труднопреодолимых «потолка» сдерживают модернизацию отрасли. 01 / Ограничение по теплопередаче Потолок эффективности теплопередачи Удельная поверхность теплопередачи реактора с мешалкой (A/V), как правило, снижается по мере увеличения объема. У реактора объемом 500 л она составляет примерно 8–12 м²/м³, тогда как у аппарата объемом 10 м³ часто падает до 3–5 м²/м³. Для сильно экзотермических реакций, таких как нитрование, сульфирование, диазотирование и полимеризация, скорость отвода тепла не успевает за скоростью тепловыделения. Внутри аппарата часто возникают локальные горячие зоны, а температурные градиенты напрямую становятся «питательной средой» для побочных реакций. 02 / Слепая зона смешения Слепая зона микросмешения Макроскопическое перемешивание способно поддерживать лишь общую однородность среды, но не устраняет градиенты концентрации на микромасштабе. При капельной подаче локальная концентрация рядом с точкой ввода значительно выше, чем в основном объеме. Именно такая «мгновенно высокая концентрация» запускает множество побочных реакций. Это объясняет, почему многие реакции показывают отличный выход на лабораторной стадии, но резко теряют показатели после масштабирования. 03 / Проклятие масштабирования Проклятие эффекта масштабирования При переходе от лабораторного объема 1 л к промышленному аппарату 1000 л меняются число Рейнольдса, время смешения и коэффициенты теплопередачи. Даже с использованием CFD-моделирования и эмпирических корреляций масштабирование процесса по-прежнему требует последовательных пилотных стадий; цикл часто занимает 1–3 года, а риск неудачного масштабирования остается высоким. Давление внешней среды также продолжает расти. Стратегия «двойного углерода» предъявляет жесткие требования к энергоэффективности и атомной экономии; регулирование опасных химических веществ постоянно ужесточает ограничения по запасам и удерживаемому объему; внутренняя безопасность уже превратилась из «дополнительного преимущества» в обязательное условие допуска. На этом фоне интенсификация процессов (Process Intensification) стала отраслевым консенсусом, а Реактор непрерывного действия — одним из наиболее показательных типов оборудования, в котором эта концепция реализуется на практике. 02 ━━ Core Principle · Ключевой принцип Реактор непрерывного действия: от «варки в большом котле» к точному управляемому потоку Философию проектирования реактора непрерывного действия можно выразить одной фразой: материал проходит через специально спроектированные каналы, где одновременно выполняются смешение, теплопередача и реакция. Это уже не циклическая схема «загрузка — перемешивание — ожидание — выгрузка», а непрерывный, управляемый и близкий к поршневому потоку режим движения материала. Три ключевых механизма 01 SURFACE · Очень высокая удельная поверхность Благодаря малому характерному размеру каналов отношение площади стенки к объему значительно превышает показатели реактора с мешалкой: A/V выше на 1–2 порядка. → Коэффициент теплопередачи может быть в 10–100 раз выше, чем у реактора с мешалкой. 02 MIXING · Интенсифицированное микросмешение В традиционных трубчатых реакторах турбулентность создается внутренними элементами, тогда как в микроканалах формируются интенсивные вторичные потоки, например вихри Дина, а также хаотическая конвекция. → Устраняются застойные зоны концентрации, а равномерность реакции значительно повышается. 03 RTD · Узкое распределение времени пребывания Материал проходит через канал в режиме, близком к поршневому потоку (Plug Flow), поэтому время реакции для каждой порции материала остается практически одинаковым. → Побочные реакции эффективно подавляются, а селективность заметно возрастает. NOTE · Дополнение по инженерным деталям: Традиционные трубчатые реакторы, где диаметр труб обычно находится в диапазоне от миллиметров до сантиметров, чаще работают в турбулентной области (Re > 4000), а радиальное смешение усиливается за счет статических смесительных элементов. В Микрореакторе, где характерные размеры составляют от нескольких сотен микрометров до нескольких миллиметров, поток, как правило, остается ламинарным (Re < 2000). В таком режиме смешение в основном обеспечивается вторичными потоками, вызванными точной геометрией каналов: вихрями Дина, хаотической конвекцией, механизмами растяжения и складывания. Пути интенсификации различны, но инженерная цель одна и та же. Основные конструктивные формы реакторов непрерывного действия По масштабу каналов и степени интенсификации их можно разделить на две основные группы: классические трубчатые реакторы и микроканальные системы. Вторые можно рассматривать как более продвинутую форму реактора непрерывного действия, развившуюся в рамках концепции интенсификации процессов. К распространенным конструкциям относятся следующие варианты. 〜 Змеевиковый тип · Coil Type Компактная разновидность классической трубчатой конструкции с высокой инженерной зрелостью; подходит для умеренно экзотермических реакций, а также систем жидкость–жидкость и жидкость–твердое тело. ▤ Пластинчатый тип (микроканальный) · Plate Type Каналы отличаются высокой точностью, а характерный размер обычно находится на миллиметровом уровне; площадь теплопередачи максимально увеличена. Такая конструкция подходит для быстрых и сильно экзотермических систем и является типичной формой Микрореактора. ◎ Кожухотрубный тип · Shell & Tube Реакция протекает в трубном пространстве, а теплообмен осуществляется со стороны кожуха. Такая схема подходит для непрерывных процессов, требующих точного температурного контроля, и может быть совместима как с обычными трубными диаметрами, так и с микроканальными диаметрами. Разные конструкции соответствуют разным рабочим условиям; поэтому корректный подбор типа реактора — первый шаг к успешному процессу. 03 ━━ Case Studies · Практические кейсы Два промышленных кейса, которые показывают «разрыв поколений» в реакторах непрерывного действия Прежде чем перейти к конкретным продуктам, рассмотрим два промышленных примера, которые наглядно демонстрируют ценность реакторов непрерывного действия. Именно такие кейсы часто становятся первой причиной интереса технологов к этой технологии. CASE 01 · Нитрование ароматических соединений: от «опасного периодического процесса» к «внутренне безопасному непрерывному процессу» Нитрование ароматических соединений — учебный пример быстрой и сильно экзотермической реакции. При контакте смешанной кислоты (HNO₃ / H₂SO₄) с ароматическим субстратом мгновенно выделяется большое количество тепла, а адиабатический подъем температуры может превышать 200 °C. В традиционном реакторе с мешалкой для контроля температуры приходится использовать очень низкую скорость капельной подачи, поэтому одна партия часто требует 4–6 часов. При этом удерживаемый объем в аппарате легко достигает сотен литров или нескольких кубометров. Если перемешивание откажет или охлаждение прервется, последствия неконтролируемого теплового разгона будут крайне тяжелыми; в истории химической промышленности ряд крупных аварий был связан именно с такими реакциями. После перехода на пластинчатый Микрореактор инженерные границы были полностью пересмотрены: Ключевые показатели: процесс в реакторе с мешалкой vs процесс в микроканальной системе. Время реакции: 4–6 часов для процесса в реакторе с мешалкой; 10–30 секунд для микроканального процесса. Удерживаемый объем системы: сотни литров — несколько кубометров для реактора с мешалкой; сотни миллилитров — несколько литров для микроканального процесса. Выход целевого продукта: базовый уровень для процесса в реакторе с мешалкой; прирост +5%–+10% для микроканального процесса. Побочные продукты динитрования: заметный уровень в реакторе с мешалкой; значительное снижение в микроканальном процессе. Материал быстро завершает реакцию в каналах с эффективным теплообменом и сразу выводится из зоны реакции. Точный температурный контроль предотвращает перенитрование и окислительные побочные реакции. Это типичная логика реактора непрерывного действия: большой эффект за счет малых объемов. Чем меньше канал, тем быстрее теплообмен и тем ниже удерживаемый объем; в результате запас безопасности, наоборот, становится выше. CASE 02 · Диазотирование: промышленная реализация реакции, которую раньше «боялись масштабировать» Промежуточные диазониевые соли широко применяются в синтезе красителей, фармацевтических продуктов и агрохимикатов, однако их термическая нестабильность делает традиционное масштабирование в реакторе с мешалкой крайне сложным. Когда реакцию в масштабе десятков граммов переносят на сотни килограммов, неравномерные температурные и концентрационные градиенты приводят к локальному накоплению диазониевых солей, а риск разложения растет с масштабом нелинейно. Именно поэтому многие технологи относятся к таким процессам с крайней осторожностью. В кожухотрубном реакторе непрерывного действия материал проходит через узкие каналы в режиме поршневого потока, а время пребывания точно контролируется в диапазоне от нескольких секунд до нескольких десятков секунд. Диазониевая соль образуется и сразу расходуется, поэтому ее накопление в системе постоянно остается ниже безопасного порога. 100 тонн в год: прямое масштабирование от лабораторного уровня до промышленного. ±0,5%: колебание чистоты между партиями. ↓83%: сокращение амплитуды колебаний. После внедрения этого решения одно предприятие тонкой химии успешно масштабировало процесс диазосочетания напрямую из лаборатории до непрерывного производства на уровне сотен тонн в год. Колебания межпартийной стабильности, измеряемые по чистоте целевого продукта, сократились с ±3% до уровня менее ±0,5%. Чем быстрее реакция, чем сильнее тепловыделение и чем менее стабилен промежуточный продукт, тем заметнее преимущества реактора непрерывного действия. 04 ━━ Full Delivery · Системная поставка Не просто единица оборудования: от проверки процесса до поставки всей системы Ценность реактора непрерывного действия полностью раскрывается только тогда, когда он встроен в целостную технологическую систему. DODGEN поставляет не отдельный аппарат, а полный комплекс услуг по всей цепочке: разработка процесса + проектирование оборудования + системная интеграция. 01 · Лабораторная валидация процесса Собственные лаборатории и пилотные платформы DODGEN позволяют заказчикам проводить испытания со своими материалами в реальных технологических условиях, заменяя эмпирические оценки фактическими данными. 02 · Подбор реактора и индивидуальное проектирование На основе данных валидации выполняется индивидуальный расчет структуры каналов, материалов исполнения и схемы температурного контроля, чтобы характеристики оборудования точно соответствовали особенностям реакции. 03 · Системная интеграция Комплексная поставка включает прецизионные дозирующие насосы, модули предварительного нагрева, регуляторы противодавления, онлайн-мониторинг температуры, давления и расхода, а также автоматизированную систему управления. 04 · Пусконаладка на площадке и оптимизация процесса Инженерная команда DODGEN оказывает поддержку на площадке, обеспечивая надежный переход от запуска к стабильной эксплуатации и превращая технологические данные в реальную производственную мощность. 05 ━━ Conclusion · Заключение Реактор непрерывного действия — технология, с которой стоит внимательно ознакомиться каждому технологу Если вернуться к самому главному вопросу, ключевую ценность реактора непрерывного действия можно выразить тремя словами. VALUE 01 · Безопаснее Малый удерживаемый объем и точный температурный контроль обеспечивают качественный скачок внутренней безопасности: переход от «управления рисками» к «устранению рисков». VALUE 02 · Эффективнее Интенсификация тепло- и массообмена сокращает время реакции на порядки, одновременно снижая потребление энергии и материалов, а также значительно уменьшая занимаемую площадь. VALUE 03 · Выше качество Узкое распределение времени пребывания обеспечивает более высокую селективность и межпартийную стабильность, превращая «колебания между партиями» из технологической проблемы в управляемый показатель. Если ваше предприятие сталкивается с такими проблемами, как низкая селективность реакции, неконтролируемое тепловыделение или значительные межпартийные колебания, Реактор непрерывного действия — особенно Микрореактор — с высокой вероятностью станет технологическим обновлением с наиболее высоким соотношением результата к вложениям.

01  WHY PURITY MATTERS / ПОЧЕМУ ЧИСТОТА ВАЖНА Почему чистота мономеров стала критическим «узким местом» в химической производственной цепочке? В последние годы спрос на высокочистые мономеры заметно вырос; это структурный рост, а не краткосрочное колебание рынка. Для фармацевтических промежуточных продуктов допустимое содержание изомерных примесей стремится к нулю; в высокоэффективных полимерных материалах даже следовое превышение остаточного ингибитора может привести к потере контроля над молекулярно-массовым распределением. Требования downstream-применений к чистоте мономеров выросли с традиционных 99% до 99,95% и даже 99,99%. Следовые примеси уже не являются допустимым отклонением: они напрямую определяют активность реакции полимеризации, цветность продукта и конечные механические свойства. Однако традиционные процессы очистки сталкиваются с целым рядом ограничений. Тепловая нагрузка дистилляционных колонн обычно составляет 40-60% общего энергопотребления установки; эффективность разделения азеотропных систем трудно вывести за пределы теоретических ограничений; термочувствительные мономеры, например акрилаты и изоцианаты, при высокой температуре легко подвергаются термической полимеризации или разложению, поэтому потери выхода часто оказываются выше ожидаемых. Еще сложнее ситуация, когда примеси включают легкие компоненты, тяжелые компоненты, изомеры, воду, ионы металлов и олигомеры: многостадийная последовательная схема означает более длинный процесс, более высокие капитальные затраты и более сложную эксплуатацию. Тенденция уже очевидна: технологии очистки переходят от отдельных методов к многофакторной технологической интеграции. Это требует как глубокой проработки каждой отдельной технологии, так и способности системно интегрировать процессные решения. В этой статье рассматриваются три ключевые технологии очистки - дистилляция, кристаллизация и экстракция: их принципы, границы применимости и инженерные сложности, а также на основе практического проектного опыта обсуждается выбор подходящего маршрута очистки для различных систем мономеров. Дистилляция | DISTILLATION Кристаллизация | CRYSTALLIZATION Экстракция | EXTRACTION 02  DISTILLATION / ДИСТИЛЛЯЦИЯ Очистка дистилляцией: как проектирование ректификационной колонны помогает преодолеть пределы разделения? Дистилляция - базовая операция химического разделения, но довести ее до предела эффективности совсем не просто. Простая дистилляция использует однократное парожидкостное равновесие для первичного разделения, тогда как ректификация за счет многоступенчатого контакта газа и жидкости и работы с флегмой повышает точность разделения на несколько порядков. Число теоретических тарелок и флегмовое число - два ключевых параметра, определяющих результат разделения: чем больше число тарелок, тем тоньше разделение; чем выше флегмовое число, тем выше чистота продукта, но тем выше и энергопотребление. Суть инженерного проектирования заключается в поиске баланса между чистотой, выходом и энергозатратами. Для типичных мономеров, таких как акриловая кислота, стирол и метилметакрилат (MMA), дистилляция сталкивается с разными проблемами: водные растворы акриловой кислоты трудно разделять, поэтому часто требуется ввод азеотропообразующего агента, например толуола, для азеотропной ректификации и обезвоживания, при этом процесс легко инициирует полимеризацию; стирол при высокой температуре имеет выраженную склонность к термополимеризации; MMA крайне чувствителен к остаточному содержанию ингибитора. Для решения этих задач развились такие варианты, как азеотропная дистилляция, экстрактивная дистилляция и вакуумная дистилляция, но каждый из них предъявляет более высокие требования к эффективности массопереноса внутренних устройств колонн. Инженерная задача: как внутренние устройства колонны определяют «потолок» эффективности ректификационной колонны? Разделительная способность ректификационной колонны во многом зависит от уровня проектирования ее внутренних устройств. Три ключевых элемента - высокоэффективные структурированные насадки, тарелки и распределители жидкости - соответственно влияют на эффективность массопереноса, пропускную способность и равномерность распределения потоков. Канальная структура структурированной насадки напрямую определяет площадь контакта газа и жидкости и перепад давления. Новые структурированные насадки, оптимизированные на основе CFD-моделирования, могут повысить эффективность массопереноса на 15-25% по сравнению с традиционными насадками и заметно снизить перепад давления. Это особенно важно для вакуумной ректификации: чем ниже перепад давления, тем ниже температура в кубе колонны и тем благоприятнее условия для термочувствительных мономеров. Точность распределителей жидкости часто недооценивают, хотя именно она является одним из главных источников потерь эффективности в ректификационных колоннах большого диаметра. Пристенный поток вызывает неравномерное распределение жидкости, из-за чего фактическая эффективность тарелок оказывается значительно ниже теоретической. Проектирование прецизионных распределителей жидкости должно обеспечивать равномерное распределение жидкости по всему сечению колонны; это одна из ключевых задач при инженерном масштабировании. Линейка DODGEN в области ректификационных колонн и внутренних устройств колонн охватывает все перечисленные ключевые компоненты, включая высокоэффективные структурированные насадки, тарелки нового типа и прецизионные распределители жидкости; их инженерная эффективность подтверждена в ряде проектов по очистке мономеров. 03  CRYSTALLIZATION / КРИСТАЛЛИЗАЦИЯ Очистка кристаллизацией: как кристаллизация обеспечивает сверхвысокую чистоту, когда дистилляция достигает предела? Дистилляция опирается на разницу температур кипения, но когда компоненты имеют близкие температуры кипения, образуют азеотропы или являются изомерами, эффективность дистилляционного разделения резко снижается. В таких случаях кристаллизация, основанная на совершенно ином механизме разделения, становится альтернативным маршрутом достижения сверхвысокой чистоты. Термодинамическая основа кристаллизационной очистки - равновесие твердой и жидкой фаз. При медленном охлаждении и кристаллизации смеси целевой компонент высокой чистоты преимущественно выделяется в виде кристаллов, а примеси вытесняются в маточный раствор. Основные технологические маршруты - кристаллизация из расплава и кристаллизация из раствора. Кристаллизация из расплава не требует введения растворителя и особенно подходит для высокочистой очистки органических мономеров; ступенчатая кристаллизация и зонная плавка позволяют получить высокий коэффициент очистки. Кристаллизация особенно эффективна в следующих сценариях: близкокипящие системы, например разделение p-ксилола и m-ксилола, где разница температур кипения составляет всего около 1 °C и дистилляция практически бессильна; разделение изомеров, где точное разделение достигается за счет различий температур плавления; потребность в сверхвысокой чистоте, например очистка бисфенола А и тонкая очистка мономеров электронного класса. Ключевые инженерные факторы: выбор кристаллизатора и контроль стадии отпотевания Чтобы превратить принцип кристаллизации в стабильное промышленное производство, критически важны два звена: выбор кристаллизатора и управление процессом. В промышленности в настоящее время широко применяются три основных типа кристаллизаторов: кристаллизаторы падающей пленки, статические кристаллизаторы и динамические кристаллизаторы; у каждого типа есть своя область применения. Кристаллизаторы падающей пленки подходят для больших производительностей и непрерывного производства; благодаря высокой эффективности теплообмена они являются основным оборудованием для кристаллизационной очистки массовых мономеров. Статические кристаллизаторы имеют простую конструкцию и низкие затраты на обслуживание; они подходят для периодических операций и проектов малого и среднего масштаба. Динамические кристаллизаторы обеспечивают высокий уровень контроля скорости роста кристаллов и подходят для тонкой химии и электронных химикатов с чрезвычайно высокими требованиями к чистоте. Для всех трех типов оборудования стадия отпотевания является ключевой для достижения конечной чистоты. Ее суть состоит в точном управлении скоростью нагрева, чтобы остаточный маточный раствор с примесями на поверхности кристаллов и между границами зерен медленно вытекал наружу, тогда как основная масса кристалла оставалась нерасплавленной. Точность температурного контроля напрямую влияет на баланс между чистотой продукта и выходом; технологическое окно часто составляет всего ±0,5 °C. DODGEN накопила значительный объем инженерных данных по проектированию теплообменных поверхностей кристаллизаторов и управлению стадией отпотевания, что является одной из причин стабильной поставки ее кристаллизационного оборудования для ряда высокочистых проектов. Ключевые преимущества кристаллизационного маршрута: высокая эффективность, низкое энергопотребление и отсутствие риска деградации С точки зрения технологической экономики преимущества кристаллизационного маршрута проявляются главным образом в трех аспектах. Высокая эффективность одностадийной очистки: эффективный коэффициент распределения можно удерживать на уровне 0,02-0,05, что означает удаление более 95% примесей за одну стадию кристаллизации и достижение чистоты продукта выше 99,99%. Очевидное преимущество по энергопотреблению: скрытая теплота фазового перехода при кристаллизации, то есть теплота плавления, составляет лишь 20-40% теплоты испарения, поэтому суммарное энергопотребление заметно ниже, чем у дистилляционного маршрута. Исключение термической деградации: весь процесс проходит при температурах значительно ниже точки кипения, что принципиально устраняет риск деградации и полимеризации термочувствительных мономеров. 04  EXTRACTION / ЭКСТРАКЦИЯ Очистка экстракцией: что делать, когда ни дистилляция, ни кристаллизация экономически невыгодны? Экстракция - «третья опора» в очистке мономеров, которую часто недооценивают. В отличие от дистилляции, использующей разницу температур кипения, и кристаллизации, использующей разницу температур плавления, экстракция разделяет целевой компонент и примеси за счет различий их растворимости или коэффициентов распределения в двух несмешивающихся жидких фазах. В зависимости от свойств системы в очистке мономеров применяются жидкостно-жидкостная экстракция и реакционная экстракция. Жидкостно-жидкостная экстракция подходит для удаления следовых компонентов, таких как остатки катализатора и примеси, влияющие на цветность, которые имеют более высокое сродство к экстрагенту. Реакционная экстракция повышает коэффициент распределения целевого компонента за счет обратимой химической реакции и подходит для систем, где селективности обычной физической экстракции недостаточно. Ключевые сложности экстракции связаны с выбором экстрагента и эффективностью разделения фаз: необходимо комплексно оценивать коэффициент распределения, селективность, взаимную растворимость и сложность регенерации экстрагента; эмульгирование и неполное разделение фаз также являются типичными проблемами при инженерном масштабировании. Инженерные меры: выбор экстрагента и многоступенчатая противоточная схема имеют решающее значение Ценность экстракции в очистке мономеров часто проявляется в сценариях, где дистилляция и кристаллизация экономически нецелесообразны: температуры кипения и плавления целевого компонента и примесей очень близки, либо требуется удалить лишь следы катализатора и примеси цветности, а применение дистилляции или кристаллизации приводит к более высоким затратам. Многоступенчатая противоточная экстракция позволяет достичь высокой эффективности разделения при относительно небольшом числе теоретических ступеней. Выбор оборудования, такого как экстракционные колонны и смесительно-отстойные аппараты, должен определяться вязкостью системы, разностью плотностей и межфазным натяжением. Регенерация экстрагента не менее важна: если она неполная, остаточный экстрагент сам становится новым источником примесей. 05  PROCESS INTEGRATION / ИНТЕГРАЦИЯ ПРОЦЕССОВ Интеграция нескольких технологий: как выбрать оптимальный маршрут очистки для сложных систем мономеров? Настоящая сложность очистки мономеров высокого класса заключается не в удалении одного типа примесей, а в одновременном и эффективном удалении нескольких типов примесей. В типичной системе высокочистого мономера примеси могут одновременно включать легкие компоненты, удаляемые ректификацией; тяжелые компоненты и олигомеры, удаляемые тонкопленочным испарением; изомеры, разделяемые кристаллизацией; остатки катализатора и примеси цветности, удаляемые экстракцией; ионы металлов, удаляемые вытеснением при кристаллизации или адсорбцией. Ни одна отдельная технология не способна охватить все типы примесей, поэтому достижение сверхвысокой чистоты практически невозможно без интеграции нескольких технологий. Базовая логика выбора технологического маршрута Выбор технологического маршрута по сути является анализом и сопоставлением физико-химических свойств мономера. Ниже приведена логика выбора, обобщенная на основе опыта нескольких проектов. Анализ свойств мономера: разница температур кипения, термостабильность, особенности фазовой диаграммы и типы примесей → если разница температур кипения превышает 15 °C и термостабильность хорошая, приоритет отдается дистилляции → при близких температурах кипения, наличии изомеров или требованиях к сверхвысокой чистоте приоритет отдается кристаллизации → при остатках катализатора, примесях цветности или низкой экономичности традиционного разделения применяется экстракция как вспомогательный блок → при совместном присутствии разных примесей используется комбинированная схема дистилляция + кристаллизация + экстракция → поставляется индивидуальная интегрированная система очистки. Панорама ключевого оборудования для очистки мономеров Ключевые продукты для очистки дистилляцией: ректификационные колонны и внутренние устройства колонн - структурированные насадки, тарелки и распределители жидкости, а также тонкопленочные испарители и короткопутьевые дистилляторы. Ключевые продукты для очистки кристаллизацией: кристаллизаторы падающей пленки, статические кристаллизаторы, динамические кристаллизаторы и комплектные установки кристаллизации из расплава. Ключевые продукты для экстракции: экстракционные колонны - насадочные колонны, роторно-дисковые колонны и импульсные колонны с ситчатыми тарелками, а также смесительно-отстойные аппараты и системы регенерации экстрагента. Вспомогательные системы: автоматизированные системы управления (DCS/PLC), блоки онлайн-анализа и контроля качества. 06  TAKEAWAY / ГЛАВНЫЙ ВЫВОД Правильный выбор маршрута важнее простого наращивания оборудования У каждой из трех основных технологий очистки есть своя оптимальная область применения: дистилляция эффективна для систем с большой разницей температур кипения, кристаллизация практически незаменима при сверхвысокой чистоте и разделении изомеров, а экстракция является эффективным инструментом для задач, где традиционные методы экономически невыгодны, например при удалении остатков катализатора и примесей цветности. При этом у каждой технологии есть свои ограничения: дистилляция ограничена азеотропией и термочувствительностью, кристаллизация - производительностью и особенностями фазовой диаграммы, а экстракция сталкивается с задачами регенерации экстрагента и эффективности разделения фаз. Дистилляция: подходит для систем с разницей температур кипения более 15 °C и хорошей термостабильностью; в типовых случаях чистота может достигать 99,97%; основные ограничения - сложность разделения азеотропных систем и риск деградации термочувствительных мономеров. Кристаллизация: подходит для близкокипящих систем, изомеров и задач сверхвысокой чистоты; в типовых случаях чистота может превышать 99,99%, а уровень примесей снижается с ppm до ppb; основные ограничения - ограниченная производительность и необходимость контроля температуры на стадии отпотевания с точностью ±0,5 °C. Экстракция: подходит для удаления остатков катализатора и примесей цветности, а также для близкокипящих или близкоплавких систем; достижимая чистота зависит от числа экстракционных ступеней и выбора экстрагента; основные ограничения - необходимость регенерации экстрагента до следового уровня и риски эмульгирования и неполного разделения фаз. Реально успех проекта определяет не выбор конкретного оборудования, а способность на основе глубокого понимания материальной системы выбрать правильный технологический маршрут и стратегию интеграции. Интеграция нескольких технологий будет долгосрочным трендом, а способность к системной интеграции станет фактором, который будет заметно отличать одно решение от другого. FAQ / ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ Что еще стоит знать о выборе маршрута очистки Вопрос: как выбрать между дистилляцией, кристаллизацией и экстракцией? Предварительный выбор можно сделать по свойствам системы: если разница температур кипения превышает 15 °C и термостабильность хорошая, приоритет отдается дистилляции; для близкокипящих систем, изомеров или требований к сверхвысокой чистоте - кристаллизации; при остатках катализатора, примесях цветности или низкой экономичности традиционного разделения экстракция применяется как вспомогательный блок. При одновременном наличии нескольких типов примесей обычно требуется сочетать все три технологии. Вопрос: для каких сценариев подходит экстракционная очистка? Экстракция разделяет целевой компонент и примеси за счет различий растворимости или коэффициентов распределения в двух несмешивающихся жидких фазах; ее принцип отличается и от дистилляции, и от кристаллизации. Она особенно подходит для удаления остатков катализатора и примесей цветности, а также для систем с близкими температурами кипения или плавления, где дистилляция и кристаллизация экономически невыгодны. Кроме того, рабочая температура близка к комнатной, что благоприятно для термочувствительных мономеров. Главная сложность - выбор и регенерация экстрагента: если регенерация неполная, остаточный экстрагент становится новым источником примесей. Вопрос: какой чистоты и выхода можно достичь при кристаллизационной очистке? Эффективный коэффициент распределения при одностадийной кристаллизации обычно составляет 0,02-0,05; это позволяет удалить более 95% примесей и достичь чистоты продукта выше 99,99%. Вопрос: всегда ли интеграция нескольких технологий лучше одного метода? Не всегда. Если один метод уже удовлетворяет требованиям к чистоте, комбинированный процесс лишь увеличит капитальные и эксплуатационные затраты. Необходимость интеграции зависит от типа и количества примесей в материальной системе; комбинированный процесс действительно нужен только тогда, когда одновременно присутствуют легкие компоненты, тяжелые компоненты, изомеры, вода, ионы металлов и другие типы примесей. CORE FINDINGS / КЛЮЧЕВЫЕ ВЫВОДЫ 01.Для систем с разницей температур кипения более 15 °C и хорошей термостабильностью дистилляция является наиболее экономичным вариантом, однако азеотропия и термочувствительность снижают эффективность разделения. 02.Для близкокипящих систем, изомеров или задач сверхвысокой чистоты кристаллизация позволяет достичь чистоты выше 99,99%, но ценой ограниченной производительности и более длительного цикла разработки процесса. 03.Для остатков катализатора, примесей цветности или систем, где традиционное разделение экономически невыгодно, экстракция может выполняться при температурах, близких к комнатным, что делает ее более щадящей для термочувствительных мономеров. 04.Когда одновременно присутствуют разные типы примесей, обычно требуется интеграция трех маршрутов. Ключ к выбору - сначала глубоко понять свойства материальной системы, а не начинать с выбора оборудования.

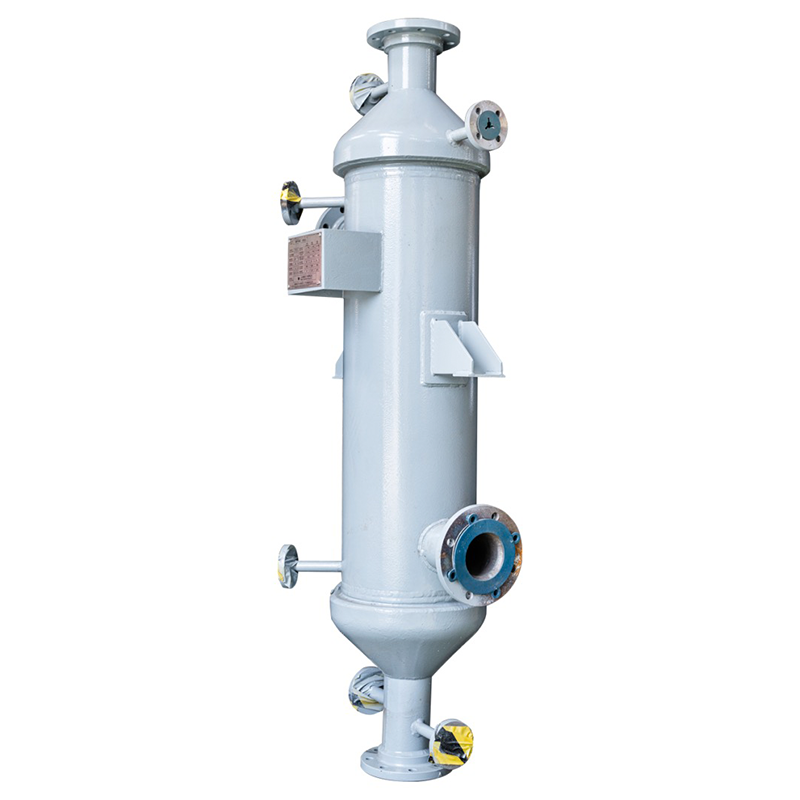

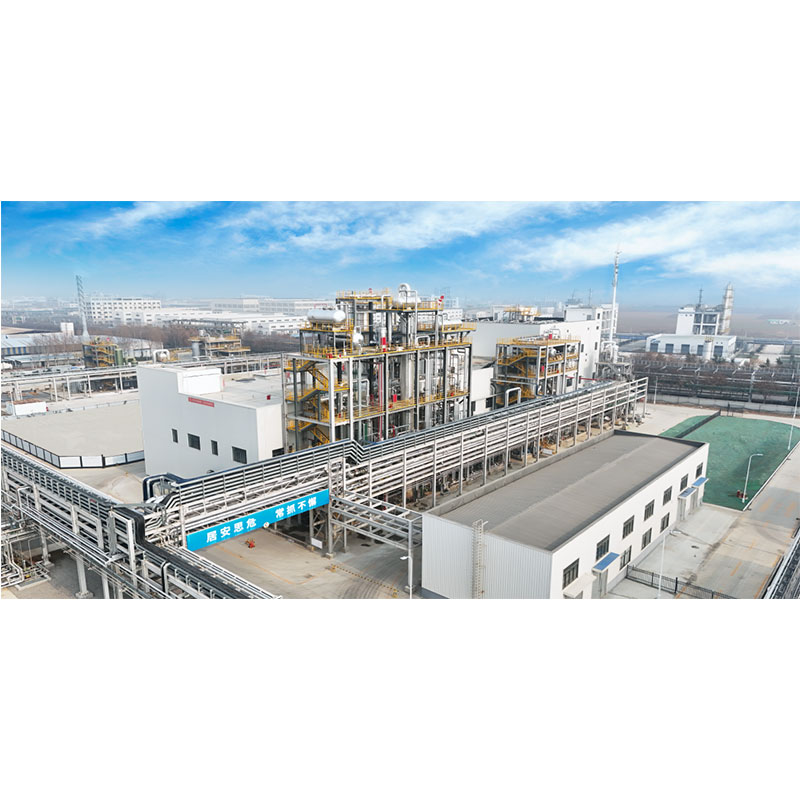

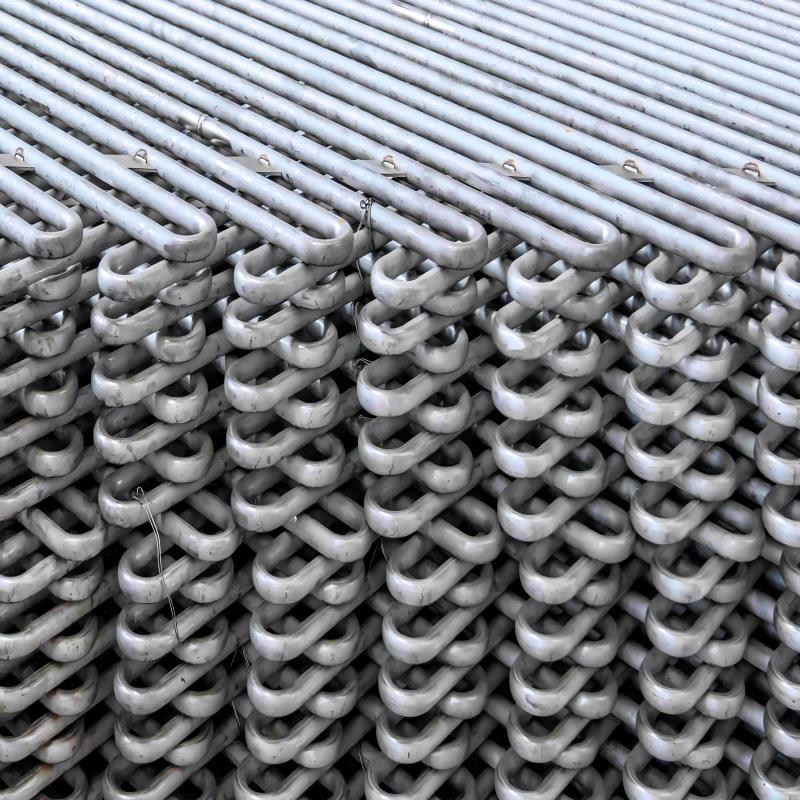

Удаление летучих компонентов — это технологический процесс отделения низкомолекулярных компонентов из полимерной системы. В производстве полимеров удаление летучих компонентов является незаменимой ключевой единичной операцией: ее цель — удалить из расплавов или растворов полимеров непрореагировавшие мономеры, растворители и другие летучие примеси, чтобы улучшить свойства полимера, обеспечить регенерацию мономеров и растворителей, выполнить экологические требования, устранить запах и повысить степень полимеризации. Для удаления летучих компонентов из полимеров характерны высокая вязкость, малые коэффициенты диффузии и резко неидеальное фазовое равновесие; условия ведения процесса жесткие, а энергопотребление стадии обычно составляет 60–70% от энергопотребления всей технологической схемы, поэтому технологическая сложность крайне высока. ООО «Шанхай DODGEN по химической технологии» (далее — DODGEN) многие годы специализируется на процессах разделения полимеров и успешно разработало и довело до промышленного внедрения технологию оборудования DSXL для удаления летучих компонентов. Технологическая схема сочетает высокоэффективный теплообмен со статическим смешением и вакуумное оборудование для удаления летучих компонентов, обеспечивая эффективные и энергоэкономичные решения для PLA, POE, PMMA, COC, PCL и ряда других полимеров; технология уже успешно подтверждена в нескольких крупных промышленных проектах. 1) Технологический принцип: высокоэффективный теплообменник DSXL + вакуумное оборудование для удаления летучих компонентов В основе технологии оборудования DSXL для удаления летучих компонентов лежит кожухотрубный теплообменник, оснащенный высокоэффективными смешивающими внутренними элементами типа DSXL. Полимер движется по трубному пространству, а теплоноситель (термомасло или пар) — по межтрубному пространству. Встроенные в трубы смешивающие элементы DSXL в условиях ламинарного течения принудительно обновляют поверхность контакта полимерного потока и непрерывно направляют материал к стенке трубы. Это принципиально меняет параболическое распределение скорости и температуры, характерное для традиционных теплообменников, обеспечивает равномерный и точный нагрев полимера, устраняет локальный перегрев и длительное пребывание при высокой температуре, а также существенно снижает риск изменения цвета и деградации продукта. После нагрева в теплообменнике DSXL до целевой температуры полимер через распределитель равномерно поступает в вакуумное оборудование для удаления летучих компонентов. В условиях глубокого вакуума материал падает в виде стренг, что увеличивает удельную поверхность полимера и обеспечивает испарительное флеш-удаление летучих компонентов. Растяжение или разрыв в процессе падения формирует новые поверхности; летучие вещества быстро выходят из объема полимера и отводятся вакуумной системой. Обработанный полимер собирается в нижней части оборудования и выгружается насосом. В зависимости от типа и содержания летучих компонентов в исходном сырье, а также с учетом требований к показателям полимерного продукта, может быть предусмотрена каскадная система из 1–3 последовательно соединенных ступеней, позволяющая поэтапно снизить содержание летучих веществ до целевой спецификации. 2) Технологические особенности и ключевые преимущества Отсутствие движущихся частей и значительное снижение потребления электроэнергии: в качестве теплоносителя используется термомасло или пар, поэтому не требуется электропривод для пленкообразующего или смешивающего механизма. Потребление электроэнергии оборудованием составляет примерно 1/10 от схемы с двухшнековым экструдером, что дает заметное преимущество по эксплуатационным затратам при длительной непрерывной работе. Сохранение морфологии полимера и предотвращение деградации: технология эффективно исключает механическое повреждение полимерных цепей под действием высокого сдвига и особенно подходит для сдвигочувствительных полимеров, таких как PLA, COC, PO и др. В результате продукт отличается чистым цветом и узким молекулярно-массовым распределением. Эффективный и равномерный теплообмен, предотвращение коксования и закупорки: внутренние элементы DSXL принудительно обновляют поверхность контакта, исключают застойные зоны и обеспечивают равномерный нагрев полимера. При длительной эксплуатации отсутствуют риски закоксовывания и засорения, что поддерживает долгосрочную стабильную работу оборудования. Широкий диапазон применимой вязкости: оборудование способно обрабатывать материалы с вязкостью до 8000 Па·с, подходит как для низковязких полимерных растворов, так и для высоковязких расплавов, охватывая термопластичные материалы и эластомеры. Низкое содержание остаточных летучих компонентов: за счет многоступенчатого каскадирования и усиленного вакуумного режима содержание летучих веществ на выходе может быть снижено до уровня десятков или сотен ppm, что соответствует требованиям к качеству широкого спектра высокотехнологичных полимерных продуктов. Низкие затраты на обслуживание и стабильная эксплуатация: благодаря минимальному числу движущихся частей снижается риск утечек и уменьшается объем текущего обслуживания, а совокупные эксплуатационные расходы существенно ниже, чем у шнекового оборудования для удаления летучих компонентов. Гибкая производительность и простое масштабирование: одна установка может обеспечить значительную производительность без необходимости параллельной установки нескольких аппаратов. Оборудование занимает небольшую площадь, а логика масштабирования при расширении мощностей проста и понятна. 3) Сравнение технологических схем Сравнение технологии оборудования DSXL DODGEN для удаления летучих компонентов с основными рыночными решениями приведено ниже. Параметр сравнения: сдвиговое воздействие на полимер. Оборудование DSXL для удаления летучих компонентов: отсутствие сдвига, сохранение морфологии полимера. Двухшнековый экструдер: чрезвычайно высокое сдвиговое воздействие, высокий риск деградации. Тонкопленочный испаритель: сдвиг присутствует, его уровень умеренный. Параметр сравнения: движущиеся части. Оборудование DSXL для удаления летучих компонентов: движущихся частей нет, низкое энергопотребление и минимальное обслуживание. Двухшнековый экструдер: приводится электродвигателем, энергопотребление высокое. Тонкопленочный испаритель: пленкообразование обеспечивается электроприводом, уплотнения подвержены утечкам. Параметр сравнения: изготовление оборудования. Оборудование DSXL для удаления летучих компонентов: конструкция проста, стоимость ниже. Двухшнековый экструдер: высокая сложность изготовления и высокая стоимость. Тонкопленочный испаритель: включает мешалку, стоимость средняя. Параметр сравнения: применимый диапазон вязкости. Оборудование DSXL для удаления летучих компонентов: 0,01–8000 Па·с. Двухшнековый экструдер: высоковязкие системы, но при сильном сдвиге. Тонкопленочный испаритель: низкая и средняя вязкость. Параметр сравнения: способ нагрева. Оборудование DSXL для удаления летучих компонентов: термомасло или пар. Двухшнековый экструдер: преимущественно электрический нагрев с высоким энергопотреблением. Тонкопленочный испаритель: термомасло или пар. Параметр сравнения: масштабируемость. Оборудование DSXL для удаления летучих компонентов: одна установка легко масштабируется. Двухшнековый экструдер: ограничен габаритами оборудования. Тонкопленочный испаритель: также ограничен габаритами оборудования. Параметр сравнения: содержание остаточных летучих компонентов. Оборудование DSXL для удаления летучих компонентов: может достигать уровня десятков ppm. Двухшнековый экструдер: эффективность удаления летучих компонентов относительно ниже. Тонкопленочный испаритель: остаточное содержание летучих компонентов относительно выше. Параметр сравнения: затраты на обслуживание. Оборудование DSXL для удаления летучих компонентов: низкие, движущихся частей мало. Двухшнековый экструдер: высокие, движущихся частей много. Тонкопленочный испаритель: средние. 4) Возможности DODGEN по проектированию многоступенчатых систем DSXL для удаления летучих компонентов DODGEN обладает полным инженерным потенциалом для реализации систем удаления летучих компонентов: технологическое моделирование, гидравлические расчеты, механическое проектирование, изготовление внутренних устройств, комплексная интеграция установки, пусконаладка и ввод в эксплуатацию. Компания предоставляет услуги формата «под ключ». 5) Широкий охват полимерных применений Технология оборудования DSXL DODGEN для удаления летучих компонентов успешно применяется в различных полимерных системах. Типовые области применения приведены ниже. Полимер: полимолочная кислота (PLA). Основной удаляемый летучий компонент: мономер лактид. Концентрация летучих компонентов на выходе (справочно): ~3000 ppm. Полимер: полиолефиновый эластомер (POE). Основные удаляемые летучие компоненты: растворители н-гексан/гептан. Концентрация летучих компонентов на выходе (справочно): ~200 ppm. Полимер: полиметилметакрилат (PMMA). Основные удаляемые летучие компоненты: мономеры MMA и MA. Концентрация летучих компонентов на выходе (справочно): ~5000 ppm. Полимер: циклоолефиновый сополимер (COC). Основные удаляемые летучие компоненты: мономеры, циклогексан и др. Концентрация летучих компонентов на выходе (справочно): ~200 ppm. Полимер: поликапролактон (PCL). Основной удаляемый летучий компонент: мономер ε-капролактон. Концентрация летучих компонентов на выходе (справочно): ~4000 ppm. Полимер: сополимер стирола и малеинового ангидрида (SMA). Основной удаляемый летучий компонент: растворитель бутанон. Концентрация летучих компонентов на выходе (справочно): ~2%. Полимер: полиоксиметилен (POM). Основной удаляемый летучий компонент: триоксан. Концентрация летучих компонентов на выходе (справочно): ~80 ppm. Кейс 1: проект по полимолочной кислоте (PLA) для Anhui Fengyuan Group Удаление летучего мономера лактида Anhui Fengyuan Group Co., Ltd. является одним из крупнейших производителей полимолочной кислоты (PLA) в Китае, а масштаб ее бизнеса по PLA входит в число ведущих в мире. Производство полимолочной кислоты основано на технологии полимеризации лактида с раскрытием цикла. После полимеризации продукт содержит определенное количество остаточного мономера лактида, который должен быть удален до нормативного уровня на стадии удаления летучих компонентов, прежде чем материал сможет перейти к последующим операциям гранулирования, прядения и другим этапам переработки. Мономер лактида имеет относительно высокую температуру кипения, а вязкость полимера велика, что предъявляет жесткие требования к процессу удаления летучих компонентов. Опираясь на технологию оборудования DSXL для удаления летучих компонентов, DODGEN предоставила для этого проекта крупномасштабную промышленную систему удаления летучих компонентов. Двухступенчатая каскадная схема эффективно удаляет остаточный лактид из PLA. Оборудование использует нагрев термомаслом и не вызывает повреждения материала высоким сдвигом; продукт PLA отличается чистым цветом и равномерным молекулярно-массовым распределением, полностью соответствуя требованиям последующих процессов прядения и производства пленочных марок. Кейс 2: пилотный проект удаления летучих компонентов из поликапролактона (PCL) для Hunan Juren Chemical Hunan Juren Chemical New Materials Technology Co., Ltd. является одним из китайских предприятий, раньше других начавших промышленную проработку PCL. Производство PCL основано на полимеризации ε-капролактона с раскрытием цикла. Полимеризационный продукт содержит определенное количество остаточного мономера, который необходимо удалить на стадии удаления летучих компонентов. Температура кипения ε-капролактона составляет примерно 205 °C, а вязкость полимера PCL находится на среднем уровне; поэтому к контролю температуры и времени пребывания продукта в процессе удаления летучих компонентов предъявляются повышенные требования. Для пилотной установки PCL компании Juren DODGEN поставила двухступенчатую систему оборудования DSXL для удаления летучих компонентов: полимер движется по трубному пространству, а термомасло — по межтрубному пространству. Смешивающие элементы DSXL обеспечивают равномерный нагрев, а в сочетании с вакуумным удалением летучих компонентов эффективно удаляют остаточный мономер ε-капролактон. Установка успешно работает, качество продукта достигло проектных показателей, а для последующего промышленного масштабирования PCL были накоплены ценные инженерные данные и операционный опыт, что способствует развитию локализованного производства PCL в Китае. Кейс 3: инженерная практика удаления летучих компонентов из полиолефинового эластомера (POE) POE производится методом растворной полимеризации. После завершения полимеризации продукт содержит большое количество растворителя (н-гексан или гептан, содержание может превышать 80%) и небольшое количество сомономера. Удаление летучих компонентов является ключевой стадией разделения полимера и растворителя, поэтому к эффективности удаления растворителя и чистоте продукта предъявляются строгие требования. POE относится к эластомерам, чувствителен к сдвигу и склонен к слипанию, что значительно усложняет выбор оборудования для удаления летучих компонентов. Благодаря накопленному опыту применения технологии DSXL для удаления летучих компонентов в области высоковязких и сдвигочувствительных полимеров DODGEN обеспечивает более эффективное решение: по сравнению со змеевиковым теплообменником DSR теплообменник DSXL DODGEN имеет более высокий коэффициент теплопередачи и более короткое время пребывания материала, благодаря чему продукт POE менее склонен к пожелтению. Смешивающие элементы в трубном пространстве принудительно обновляют поверхность контакта и исключают застойные зоны; высоковязкий расплав POE при длительной эксплуатации не закоксовывается и не вызывает закупорки, что повышает стабильность оборудования. DODGEN уже предоставила решения по системам удаления летучих компонентов для нескольких проектов POE; масштабы реализации охватывают как пилотные установки производительностью несколько сотен тонн в год, так и промышленные установки мощностью десятки тысяч тонн. Среди проектов — Lanhai New Materials (Tongzhouwan) Co., Ltd., Beioyi (Shandong) New Materials Co., Ltd., Quzhou Xingchuan New Materials Technology Co., Ltd. и другие.
