Микроканальный быстрый реактор

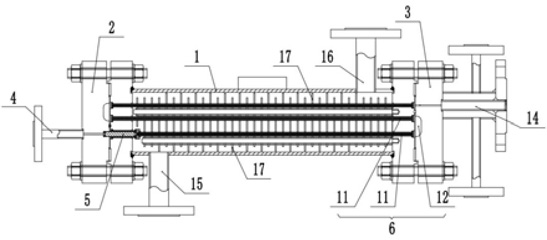

Изобретение относится к области технологии реакционного оборудования и, в частности, представляет собой микроканальный быстрый реактор, включающий корпус, корпус снабжен несколькими микроканальными реакционными блоками, каждый микроканальный реакционный блок включает микрораспределитель и реакционную трубку, микрораспределитель снабжен полостью, полость снабжена сепаратором, сепаратор разделяет полость на несколько независимых тканевых полостей, сепаратор включает несколько горизонтальных и вертикальных частей, микрораспределитель снабжен входным отверстием для подачи, соединенным с соответствующей тканевой полостью, реакционная трубка соединена с полостью на расстоянии от входного отверстия для подачи. В изобретении полость микрораспределителя разделена сепараторами на специальные тканевые полости, благодаря чему реакционный материал протекает через тканевые полости, образуя несколько слоев материала, расположенных поочередно, что эффективно увеличивает площадь контакта реакционного материала и повышает эффективность массопереноса реакционного материала, тем самым сокращая время реакции и повышая эффективность производства.
Микроканальный реактор, сокращенно микрореактор, имеет такие преимущества, как небольшой размер, большая площадь поверхности и лучшая массо- и теплопередача по сравнению с реактором-резервуаром. Обычный микрореактор обычно имеет каналы в форме буквы Y, где канал, вводящий первую жидкость, и канал, вводящий вторую жидкость, пересекаются в форме буквы Y, образуя один сходящийся канал, а жидкости, подаваемые в каждый канал, сходятся друг с другом в пересекающейся части канала, а затем отводятся в следующий канал в форме буквы Y для достижения диффузии и смешивания жидкостей. Однако, хотя Y-канал способен диффундировать и смешивать жидкости, когда жидкости встречаются в месте пересечения каналов, площадь контакта между первой жидкостью и второй жидкостью ограничена (площадь потока Y-канала мала, как и площадь контакта жидкостей), поэтому необходимо настроить несколько Y-каналов, чтобы обеспечить полную реакцию жидкости, что приводит к относительно длительному времени реакции жидкости и относительно низкой эффективности производства, что не способствует быстрому производству. Поэтому существует острая необходимость в разработке микрореактора, способного повысить эффективность производства.
